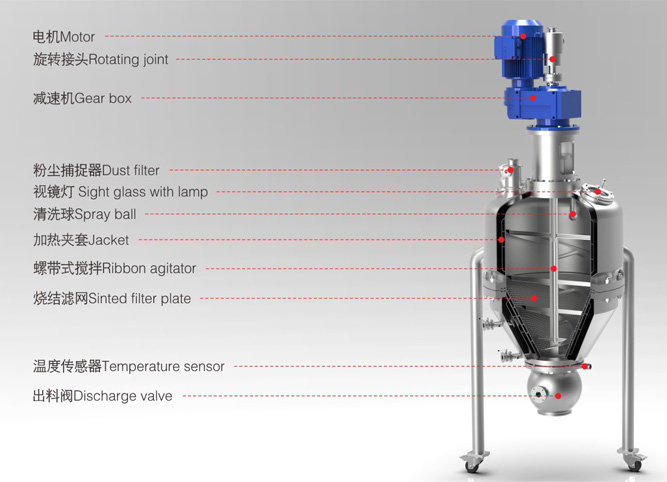

◆錐形底部設計，優異的產品排出性能，產品滯留可以忽略不計。
◆攪拌器和筒體及底部保持很小間隙，并具備獨特的攪拌器形式。
◆攪拌器可均勻混合產品，不易形成團塊或球狀。低速攪拌對產品 剪切力最小化，因此有效降低對產品機械破壞和熱降解，保持產 品原有的晶體結構。
◆傳熱表面積最大化，以實現最佳性能和循環時間。
◆符合cGMP和FDA指南，也符合無菌/蒸汽滅菌要求。
◆由頂部支撐的攪拌器，僅機械密封與蒸汽接觸。
◆完全焊接的攪拌器設計，沒有任何螺栓，所有邊緣都是圓弧過 渡，無任何清潔死角。
◆使用CIP系統具有出色的可清潔性，驗證過程簡單。
設計規范 | 國標GB/美標ASME/歐標PED/AD2000等GB/ASME/PED/AD2000 etc. |
全容積 | 135-14000 liters/升 |
操作溫度 | -10 to 151°C (15 to 300°F)或根據客戶要求 |
操作壓力 | -1 to +6 bar (g) (FV to 90 psig)或根據客戶要求 |
接觸物料部分材質 | 不銹鋼，超級雙相鋼，鎳基合金例如哈氏合金C22/C276，鈦材等 |
密封材質 | PTEF,FKM,FEP包氟密封圈等 |
區域等級 | GB/ATEX/UL/GOST |
加熱區域 | 所有的產品接觸部分，包括桶身及錐底夾套，攪拌軸，槳葉，粉塵捕捉器等 |
附件 | 粉塵捕捉器，取樣閥，CIP系統，試鏡燈，真空系統，加熱冷卻系統等 |
控制系統 | 控制柜，操作箱帶觸摸屏，可集成至DCS，可實現計算機驗證 |
驗證文件 | 操作手冊，DQ,IQ,OQ,PQOperate manual,DQ,IQ,OQ,PQ |
型號 | 直徑 | 過濾面積 | 全容積 | 設備寬度 | 設備總高度 | 電機功率 | 設備凈重 |
JTNB-T550 | 550 | 0.4 | 0.135 | 750 | 1850 | 根據物料的性質， | 0.7 |
JTNB-T700 | 700 | 0.7 | 0.32 | 1100 | 2500 | 1 | |
JTNB-T1000 | 1000 | 1.4 | 0.87 | 1280 | 2850 | 2.3 | |
JTNB-T1200 | 1200 | 2.1 | 1.5 | 1630 | 3500 | 2.7 | |
JTNB-T1400 | 1400 | 3 | 2.5 | 1850 | 4150 | 3.5 | |
JTNB-T1600 | 1600 | 3.8 | 3 | 1900 | 4200 | 4.3 | |
JTNB-T1800 | 1800 | 4.8 | 5 | 2300 | 4800 | 5.7 | |
JTNB-T2000 | 2000 | 6.1 | 6.2 | 2500 | 5800 | 8.4 | |
JTNB-T2200 | 2200 | 7.3 | 8.5 | 2700 | 6300 | 10 | |
JTNB-T2400 | 2400 | 8.8 | 10.8 | 3000 | 6800 | 13.6 | |
JTNB-T2600 | 2600 | 10.2 | 14 | 3200 | 7200 | 17 |
注：可根據用戶特殊需求，設計不同規格設備。
